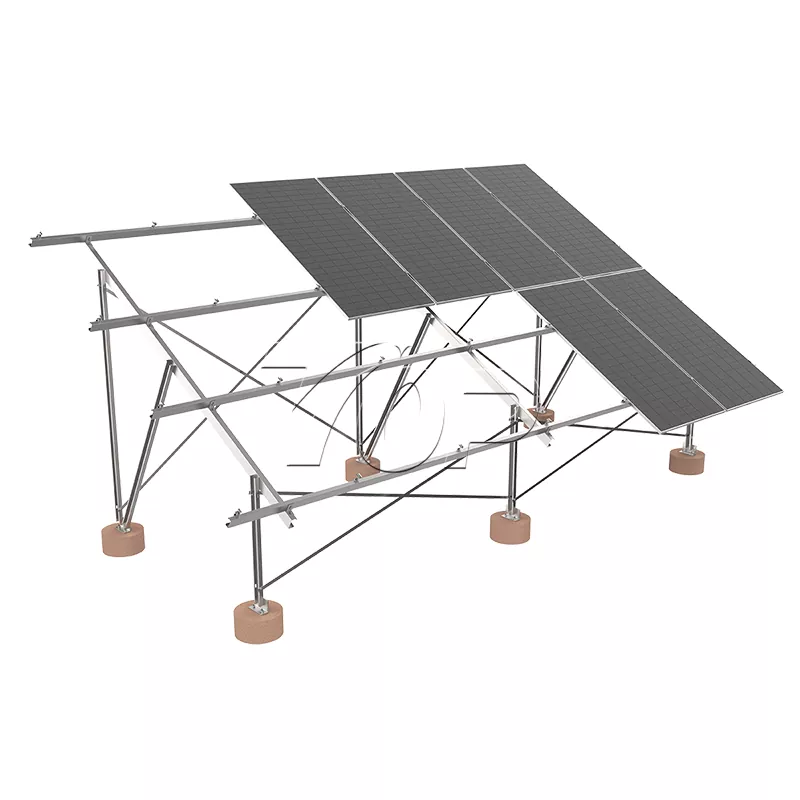

Päikesepaneeli maapinna kinnitusreil

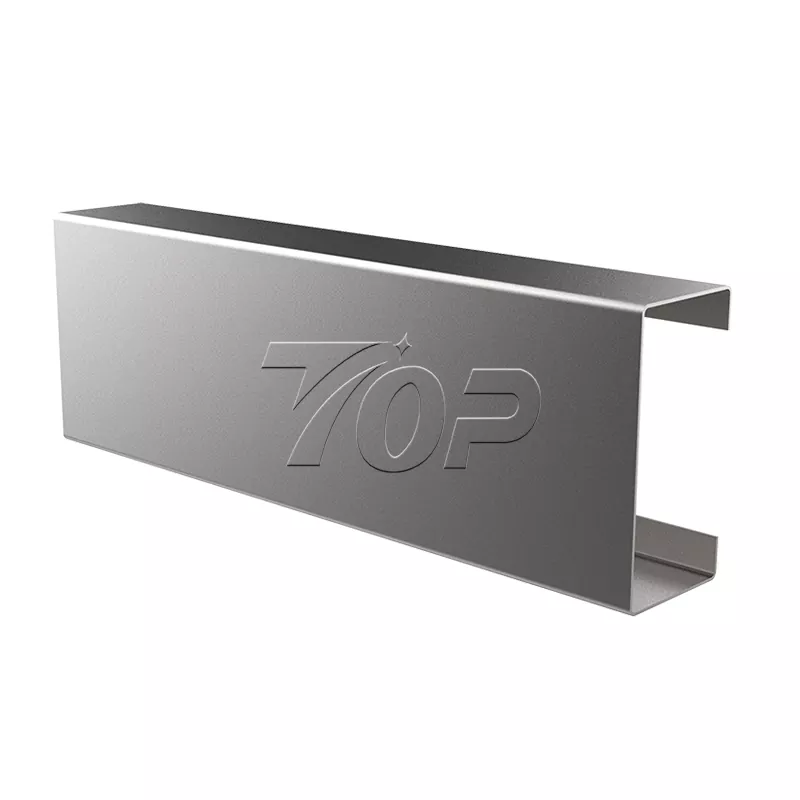

Peamiselt peamiselt konstruktsioonimaterjalina kasutatakse peamiselt ülemist energiat kujundatud ja toodetud C-kujulise päikesepaneeli maapinnaga. On kõrge tugevuse ja kaalu suhe. See maapealse mägise päikesesüsteem võib vähendada kogu tugisüsteemi kaalu, tagades samal ajal piisava kandevõime. Selle kergemad sulgud on transpordi ja paigaldamise ajal mugavamad, vähendades samal ajal ka vundamendi koormuslaagri nõudeid.

Tooteparameetrid

Kõrge tugevusega materjal: kuum dip -galvaniseeritud teras (HDG) või anodeeritud alumiinium annab suurepärase korrosioonikindluse ja struktuurilise tugevuse, mille eluea on üle 25 aasta.

Moodulkujundus: Päikesepaneeli maapinnal asuv reil toetab kiiret kokkupanekut ja reguleerimist, ühildub mitmesuguste päikesepaneelide suurusega.

Tuuletagastus: läbi optimeeritud maapinnaga päikesekihi konstruktsiooni konstruktsiooni ja vundamendi kinnituse, see võib tuulekiirusele üle 60 m/s, mis sobib kõrge tuule rõhu piirkondade jaoks.

Paindlik paigaldusnurk: tugi fikseeritud kallutusnurk (15 ° -60 °) või hooajalise nurga reguleerimine, et maksimeerida energiatootmise tõhusust.

Keskkonnakaitse ja madal hooldus: pole vaja betoonist jumestuskreemi, vähendada ehituse saastet, madalaid hoolduskulusid.

Installimisrežiim

1 Paigaldamiseks ettevalmistamine

Saidi kontrollimine: kontrollige maapinna ja pinnase tüüpi (soovitatav on ankrukruvid või betooni vundamendid).

Tööriistade loend: elektripuur, mutrivõtme, tase, ankrukruvi kinnitusmasin (valikuline).

2 Paigaldusprotseduur

Vundamendi fikseerimine:

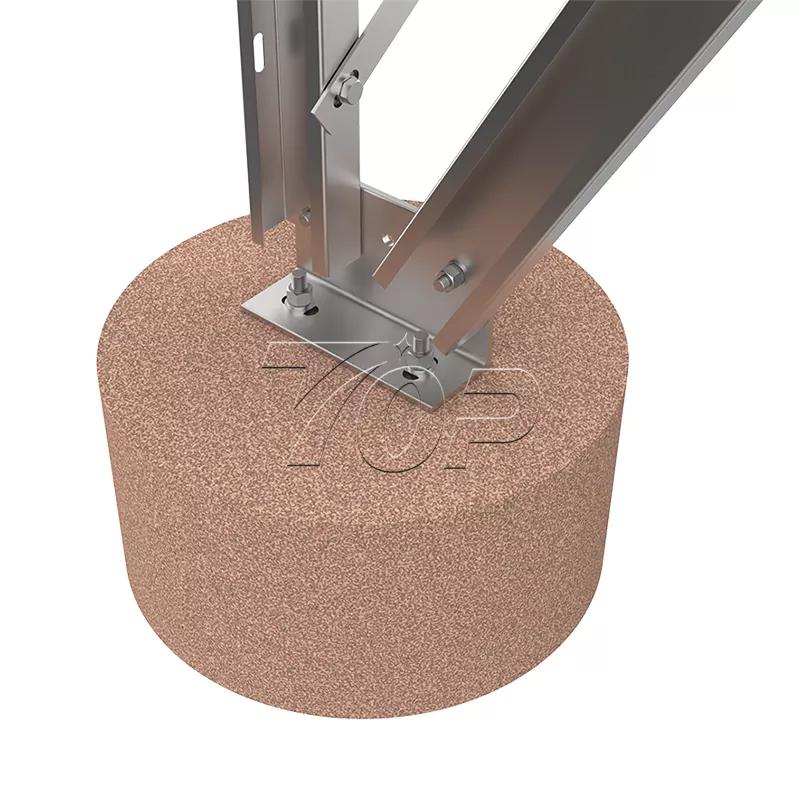

Kui kasutatakse betoonist aluseid: valage betoonist muulid, mille sügavus on vähemalt 80 cm ja sisestage tugipoltid.

Kui kasutate ankurkruppe (soovitatav): keerake kruvid maasse kujundussügavusele (tavaliselt 1,2-2m).

Tugikogu:

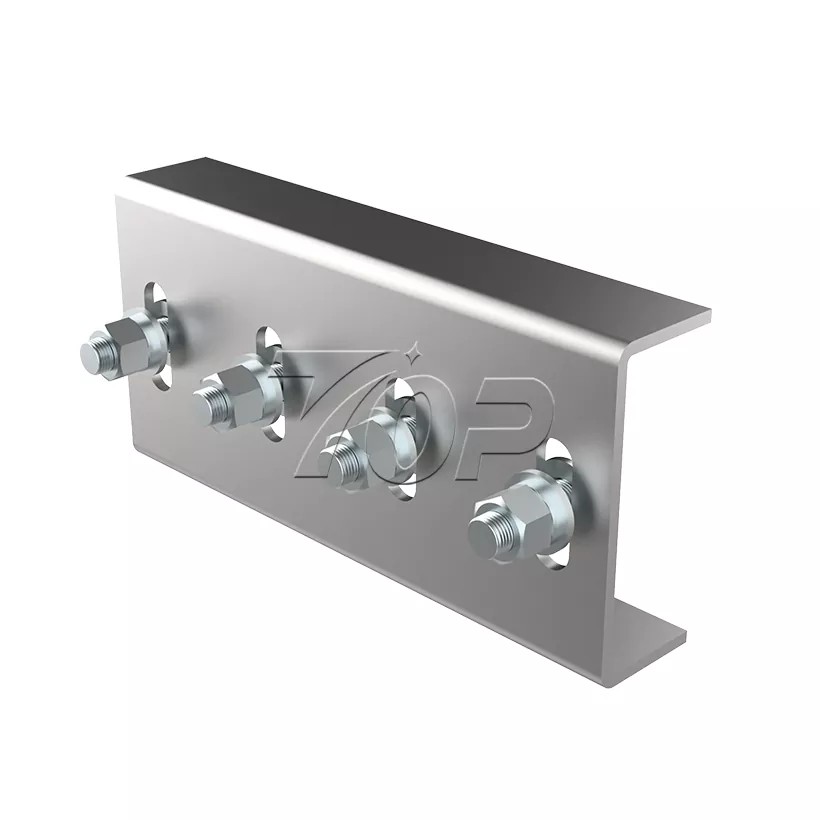

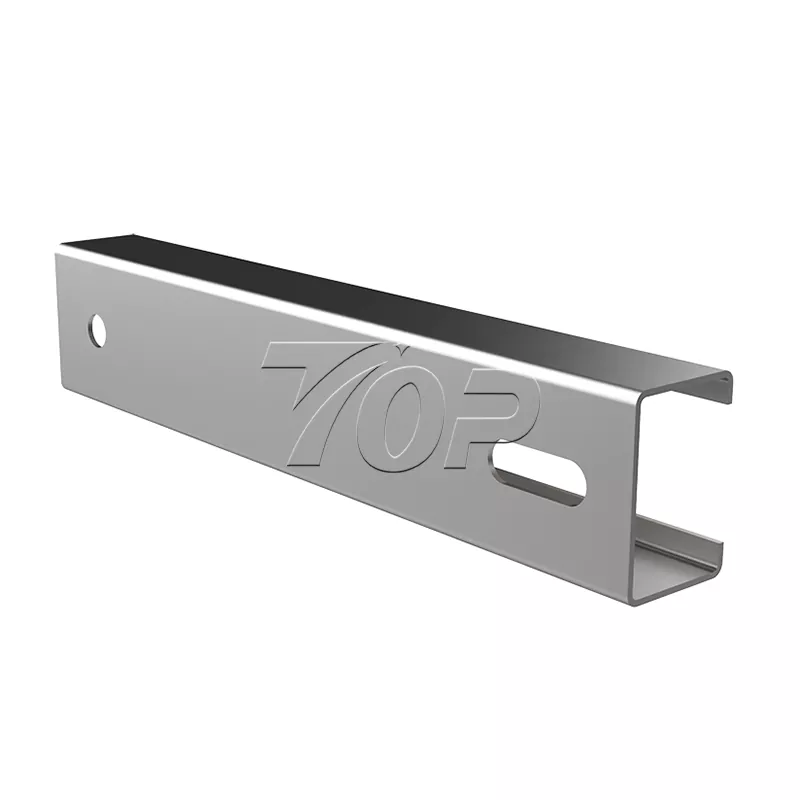

Kinnitage C-kujuline teraskolonn vertikaalselt vundamendile ja pingutage see poltidega.

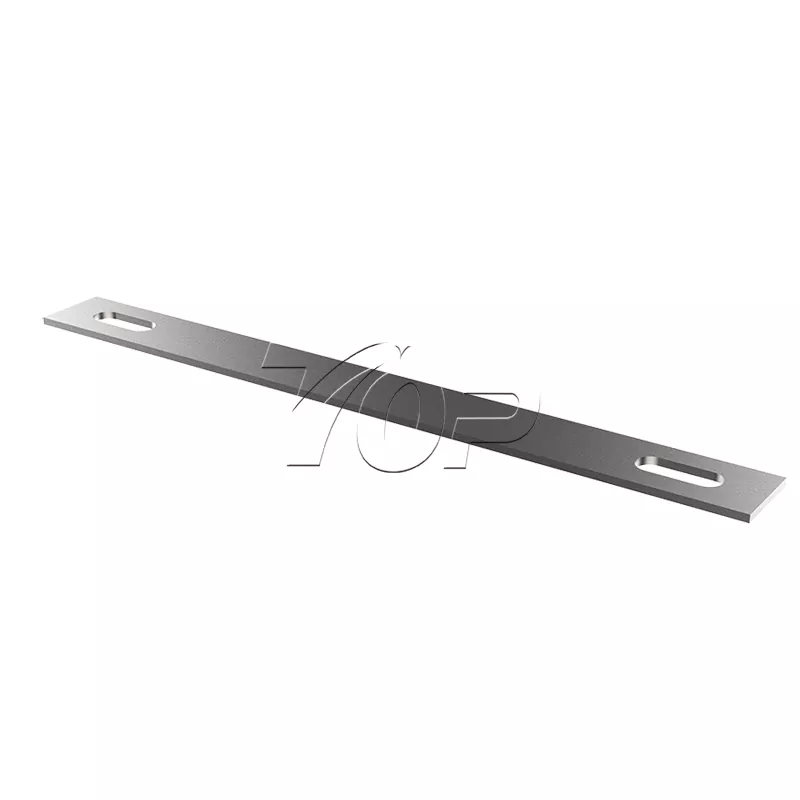

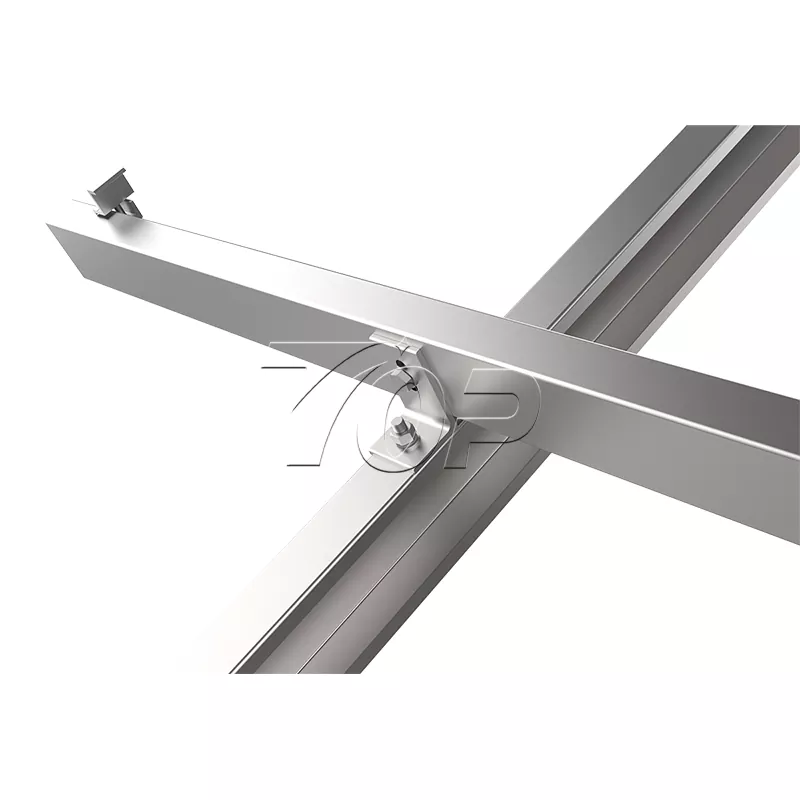

Paigaldage põiki tugitalad ja diagonaalsed traksid, et veenduda, et päikesepaneeli maapinnal olevad reki struktuur on tasane (kalibreerige taseme abil).

Paigaldage päikesepaneelid:

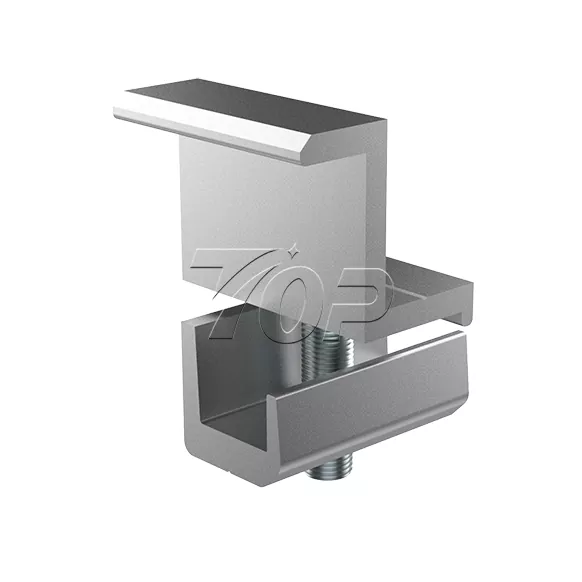

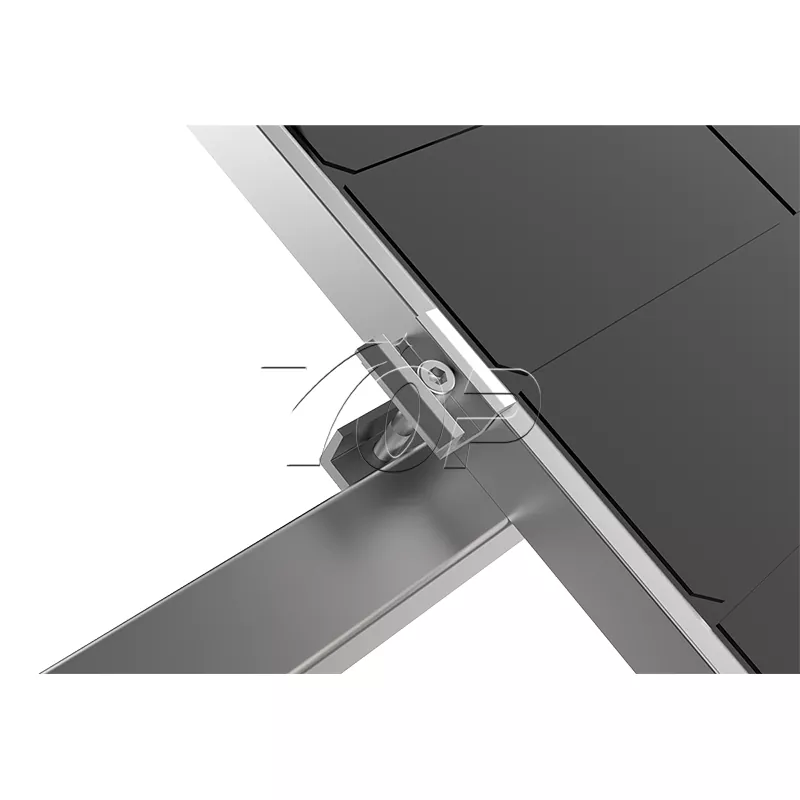

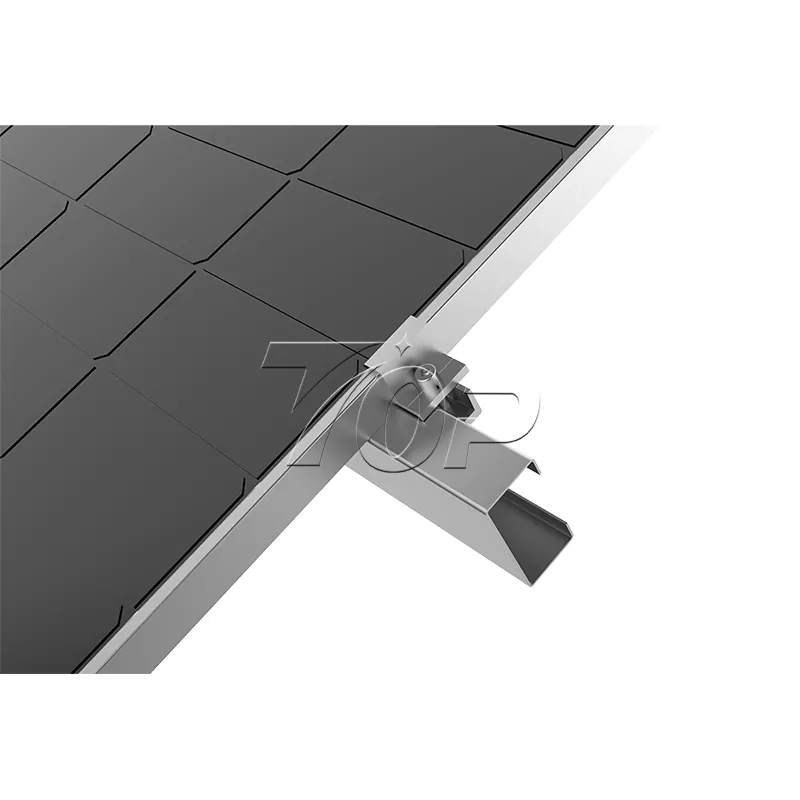

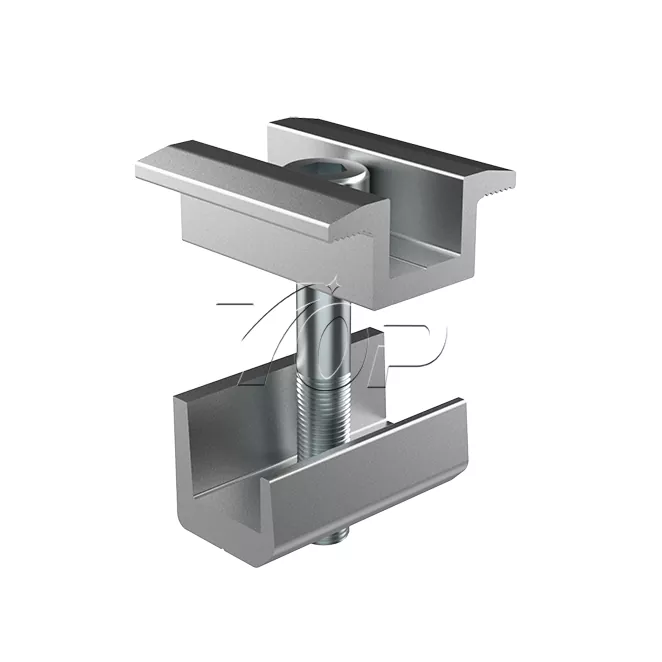

Päikeseenergia jahvatatud paneelid asetatakse talale ja fikseeritakse alumiiniumsulami klambritega, et tagada ühtlane vahekaugus (soojuse hajumiseks soovitatav vahekaugus ≥10 cm).

Maandamine ja ülevaatus:

Ühendage maapinna kaabel tugisüsteemi ja katsetakistusega (≤5Ω).

Poltide tiheduse ja konstruktsiooni stabiilsuse täielik kontrollimine.

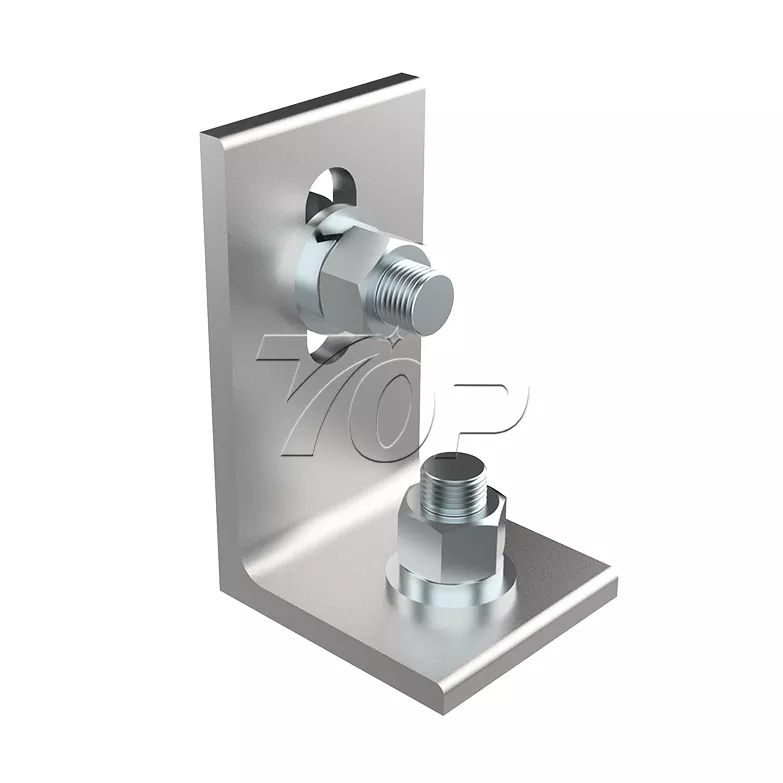

Tootenäitus

Tooterakendus
